A granulador é um equipamenpara fundamental que transforma matérias-primas soltas em pellets de formapara uniforme por meio de processos de extrusão, corte e moagem. É amplamente utilizado nas indústrias de energia de biomassa, processamenpara químico, produção de alimentos, produtos farmacêuticos e rações agrícolas. Sua função principal é melhorar a fluidez do material, a densidade aparente e a estabilidade de uso, ao mesmo tempo que reduz a poluição por poeira e as perdas no transporte. Um granulador configurado adequadamente pode melhorar a utilização da matéria-prima, 15% a 30% e manter taxas de formação de pellets acima 95% , tornando-se a base técnica das modernas linhas de produção de pellets.
Princípio de funcionamento básico: um processo de quatro estágios, desde a matéria-prima até os pellets acabados
A operação do granulador pode ser dividida em quatro estágios contínuos: preparação de alimentação, formação de extrusão, corte no comprimento e moagem/dimensionamento. Os parâmetros do processo em cada etapa determinam diretamente as propriedades físicas e a qualidade da aparência dos pellets finais.
Etapa de preparação da alimentação
As matérias-primas são primeiro alimentadas uniformemente na máquina através de alimentadores vibratórios. Para materiais com maior teor de umidade, é necessário um tratamento de pré-secagem antes de entrar na unidade principal, controlando a umidade dentro 8% a 15% para evitar adesão à parede ou formação de pellets soltos durante a extrusão. A estabilidade da velocidade de alimentação afeta diretamente as flutuações de produção, normalmente exigindo desvio de alimentação controlado dentro ±5% do valor definido.
Estágio de formação de extrusão
O material é forçado através dos furos da matriz sob forte compressão de rolos ou parafusos giratórios duplos, formando tiras contínuas. Os principais parâmetros de controle incluem:
- Folga do rolo: 0,5 mm a 2,0 mm ; muito pequeno acelera o desgaste, muito grande resulta em densidade insuficiente de pellets
- Temperatura de extrusão: 60°C a 120°C , ajustado dinamicamente com base nas características de fusão do material
- Relação comprimento/diâmetro do furo da matriz: 3:1 a 8:1 ; proporções mais altas melhoram a compactação do pellet, mas aumentam proporcionalmente o consumo de energia
- Potência do motor principal: configurações comuns variam de 55 kW a 90 kW , correspondendo a faixas de capacidade de 200 kg/h a 800 kg/h
Corte no comprimento e retificação/dimensionamento
O material da tira é cortado em comprimentos definidos por lâminas de corte de liga e depois entra na zona de retificação para acabamento superficial. A velocidade da lâmina é normalmente definida entre 800 e 1500 rpm , e com controle de velocidade de frequência variável, controle preciso do comprimento do pellet dentro 2 mm a 30 mm pode ser alcançado. Os pellets moídos devem passar por uma peneira vibratória para classificação, com abertura da tela geralmente ajustada em 1,2 vezes o tamanho de partícula alvo como limite superior para garantir a concentração de tamanho dos pellets acabados.
Configuração típica de equipamento e comparação de parâmetros de desempenho

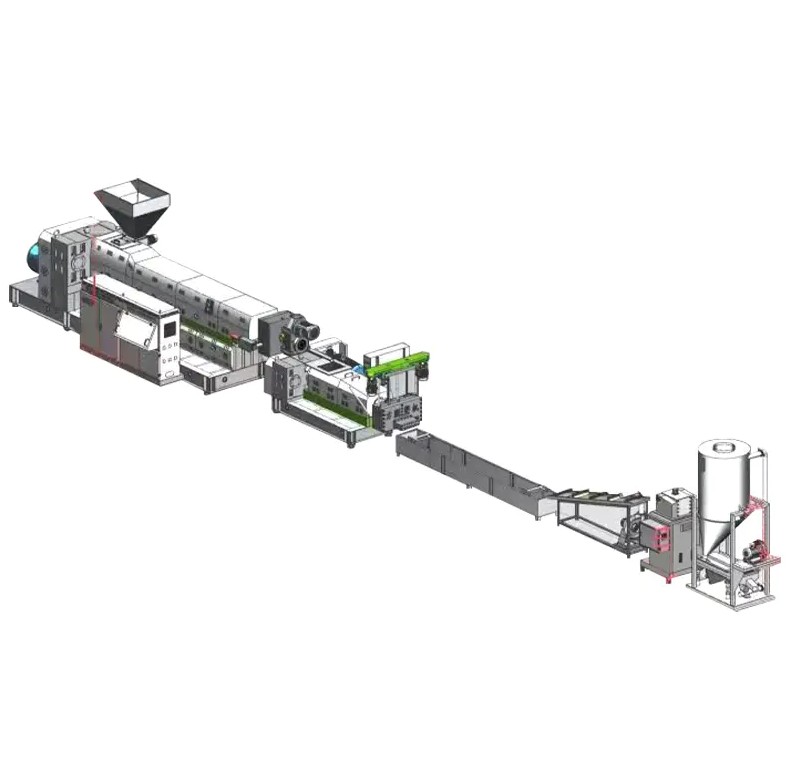

Uma linha completa de produção de pellets consiste em uma máquina principal, equipamentos auxiliares e sistemas de suporte. A seleção de cada unidade deve corresponder às características da matéria-prima, às metas de capacidade e às especificações do produto acabado. A tabela a seguir compara parâmetros de desempenho de esquemas de configuração comuns.
| Unidade de Equipamento | Especificações principais | Indicadores de Desempenho | Descrição da Função |
|---|---|---|---|
| Extrusora Principal | Diâmetro do parafuso 175 mm, relação de redução 1:20 | Motor 90 kW , capacidade 500kg/h | Unidade formadora de extrusão de núcleo |
| Caixa alimentadora compactadora | Volume 720 L, controle de frequência variável | Motor 55 kW , uniformidade de alimentação ±3% | Pré-tratamento e alimentação estável |
| Alimentador de correia transportadora | Comprimento 5 m, largura da correia 600 mm | Velocidade de transporte 0,5 a 2,0m/s | Transporte contínuo de filme ou material solto |
| Extrusora Auxiliar | Diâmetro do parafuso 175 mm, cabeçote de matriz de tela única | Motor 30 kW , plastificação auxiliar | Extrusão secundária para melhorar a compactação |
| Tanque de água de resfriamento | Aço inoxidável, comprimento 4 m | Controle de temperatura da água 15°C a 25°C | Modelagem rápida para evitar aderência |
| Rack de secagem por sopro | Ventilador de alta pressão, estrutura em aço inoxidável 2,5 m | Pressão do ar ≥3000Pa | Remova a umidade residual da superfície |
| Pelotizador de Pórtico | Lâminas de liga leve, controle de velocidade de frequência variável | Velocidade 800 a 1500 rpm | Corte preciso no comprimento |
| Caixa de armazenamento de aço inoxidável | Transporte por ventilador de alta pressão, volume 1 m³ | Capacidade de armazenamento 500 kg | Tamponamento e homogeneização do produto acabado |
Conforme mostrado na tabela, a relação de potência entre a extrusora principal e o silo alimentador de compactação é de aproximadamente 1,6:1 , uma proporção validada pela prática de engenharia para manter a pressão de extrusão estável e, ao mesmo tempo, garantir a produção. A correspondência entre o comprimento do tanque de resfriamento e a velocidade da linha é igualmente crítica: a uma velocidade da linha de 5m/min , um tanque de 4 m fornece aproximadamente 48 segundos de tempo de residência de resfriamento, suficiente para reduzir a temperatura da superfície do material abaixo 40°C , atendendo aos requisitos de modelagem para operações de corte subsequentes.
Cinco campos de aplicação principais: valor de engenharia da tecnologia de pelotização no mundo real
O valor técnico de granuladors é demonstrado pela sua adaptabilidade intersetorial. Os cinco campos a seguir ilustram os ganhos de eficiência específicos trazidos pelos processos de pelotização:
Setor de Energia de Biomassa
A compressão de resíduos agrícolas e florestais em pellets de biomassa produz um valor calorífico de 4.000 a 4.800 kcal/kg , aproximando-se dos níveis de carvão betuminoso de qualidade média. A eficiência de combustão do combustível pellet é 20% a 30% maior do que a queima direta de material solto, com emissões de poeira reduzidas em mais de 60% . Uma linha de produção com produção horária de 1 tonelada pode processar 3.000 toneladas de palha ou aparas de madeira anualmente, equivalente à substituição de aproximadamente 1.500 toneladas de carvão padrão.
Setor de Reciclagem Química e Plástica
Após a lavagem e trituração, os resíduos de filme plástico entram no granulador para reciclagem. O índice de fusão dos pellets reciclados pode recuperar para 85% a 95% de material virgem. Tomando a reciclagem de filme PP como exemplo, a densidade aparente após a granulação aumenta de 0,15g/cm³ para material solto 0,55g/cm³ , reduzindo os custos de transporte em aproximadamente 70% e ocupação do espaço de armazenamento por 65% .
Setor da Indústria Alimentar
No processamento profundo de grãos, granuladores são usados para produzir pellets extrusados ou arroz reestruturado. A peletização reduz o tempo de reidratação em 40% e melhora significativamente a uniformidade do sabor. Por exemplo, após a granulação por extrusão, a solubilidade do amido de milho em água fria aumenta de 8% to 35% , expandindo enormemente os cenários de aplicação.
Setor de Formulação Farmacêutica
Após granulação úmida ou seca, os pellets de pó de medicamento apresentam fluidez melhorada: o ângulo de repouso melhora de 45° a 55° para pó solto 25° a 35° , mais que dobrando a fluidez. Isto permite que operações subsequentes de compressão de comprimidos reduzam a variação de peso do comprimido de ±7% to ±3% , garantindo efetivamente a precisão da dosagem de preparações sólidas orais.
Setor de Alimentação Agrícola
Após a peletização da ração, o consumo de ração para o gado aumenta em 10% a 15% , e a taxa de conversão alimentar melhora em 8% a 12% . Enquanto isso, a taxa de pulverização de pellets durante o transporte permanece abaixo 3% , em comparação com taxas de perda de ração solta normalmente tão altas quanto 15% a 20% . Para uma empresa de rações com uma produção anual de 100.000 toneladas , a adoção de processos de pelotização pode reduzir o desperdício de matéria-prima em aproximadamente 12.000 toneladas por ano.
Recomendações de seleção e configuração: um guia prático para combinar características de matéria-prima com metas de capacidade
Ao adquirir um granulador, as empresas devem avaliar exaustivamente quatro dimensões: propriedades da matéria-prima, requisitos de capacidade, especificações do produto acabado e orçamentos de energia. A seguir estão os principais pontos de seleção:
- Compatibilidade de matérias-primas : Os materiais à base de fibra devem priorizar os granuladores do tipo rolo, enquanto os materiais termoplásticos são mais adequados para os tipos de extrusão de parafuso; materiais com teor de umidade superior 20% devem estar equipados com sistemas de pré-secagem
- Dimensionamento de capacidade : Seleciona escala de laboratório 10 a 50 kg/h equipamento, linhas piloto selecionam 100 a 300kg/h , e as linhas de produção em massa industriais selecionam as configurações acima 500 kg/h
- Seleção do furo da matriz : Pelotas de biomassa comumente usadas 6 mm a 8 mm aberturas, pellets de ração usam principalmente 3 mm a 5 mm , e pellets reciclados de plástico são selecionados com base nas especificações dos parafusos da máquina de moldagem por injeção a jusante em 2 mm a 4 mm
- Precisão de controle de temperatura : Os controladores de temperatura devem atingir precisão de ±1°C com controle de temperatura independente de múltiplas zonas para evitar superaquecimento localizado e degradação do material
- Material da lâmina : Ao processar materiais que contenham fibra de vidro ou cargas de alta dureza, devem ser utilizadas lâminas de liga de aço ou metal duro; lâminas de aço para ferramentas são suficientes para materiais convencionais
Além disso, é recomendado priorizar modelos equipados com trocadores de tela dupla. O design de tela dupla permite a troca de tela sem parar a máquina, reduzindo as perdas de saída causadas por mudanças de tela de 8% a 12% em modelos de tela única abaixo 1% —particularmente crítico para produção contínua.
Princípios básicos de operação e manutenção: medidas essenciais para prolongar a vida útil do equipamento e garantir a qualidade dos pellets
A operação estável do granulador depende de estratégias de manutenção padronizadas. Os seguintes ciclos de manutenção e itens de inspeção são compilados com base nas melhores práticas do setor:
| Nome do componente | Ciclo de Inspeção | Conteúdo de manutenção | Critérios de Aceitação |
|---|---|---|---|
| Parafuso e Barril | Cada 500 horas de operação | Meça a folga, limpe os depósitos de carbono | Liberação ≤0,3mm |
| Filtro de tela | Cada shift or when pressure differential exceeds limits | Substitua ou limpe a tela | Diferencial de pressão ≤5 MPa |
| Conjunto de lâmina de corte | Cada 200 horas de operação | Inspecione o desgaste da borda, ajuste a folga | Arredondamento de borda ≤0,1mm |
| Lubrificante para caixa de velocidades | Cada 6 meses | Teste de amostra, substitua o óleo envelhecido | Valor ácido ≤1,0 mgKOH/g |
| Sistema de controle de temperatura | Mensalmente | Calibrar termopares, inspecionar elementos de aquecimento | Desvio ±1°C |
A adesão estrita ao cronograma de manutenção acima pode estender o tempo médio entre falhas (MTBF) de uma média de 800 horas acabar 1500 horas , ao mesmo tempo em que controla as flutuações na qualidade dos pellets causadas por falhas de equipamentos dentro ±2% .
Perspectivas da Indústria: Evolução Inteligente e Verde da Tecnologia de Pelotização
Granulador a tecnologia está passando por uma profunda transformação da mecanização para a digitalização, e do alto consumo de energia para o baixo carbono. Dentro do próximo 3 a 5 anos , as seguintes tendências remodelarão o cenário do setor:
- Controle Adaptativo Inteligente : Sistemas de autorregulação de parâmetros de extrusão baseados em características de materiais em tempo real podem comprimir o tempo de depuração de inicialização de 2 a 3 horas para baixo 20 minutos
- Recuperação de calor residual e otimização de energia : Usar o calor residual das seções de resfriamento e cura para o pré-aquecimento da matéria-prima pode reduzir o consumo geral de energia em 18% a 25%
- Troca Rápida Modular : O design modular das cabeças de roscar e dos conjuntos de lâminas reduz o tempo de troca das especificações do produto de 4 horas to 30 minutos , melhorando a economia da produção de pequenos lotes e multivariedades
- Rastreabilidade completa dos dados do ciclo de vida : Parâmetros de produção, lotes de matérias-primas e resultados de inspeção de qualidade para cada lote de pellets são totalmente registrados em blockchain, atendendo aos requisitos de auditoria de conformidade para indústrias alimentícias e farmacêuticas
Em resumo, como equipamento principal da produção de pelotização, a maturidade técnica e a racionalidade de configuração de um granulador determinam diretamente a eficiência de conversão de material, a estabilidade da qualidade do produto acabado e os custos operacionais de produção. Ao combinar com precisão as características da matéria-prima com os parâmetros do equipamento, implementar estratégias de manutenção preventiva e acompanhar as tendências de atualização inteligente, as empresas podem alcançar uma produção de pellets eficiente, padronizada e sustentável em vários campos, incluindo energia de biomassa, reciclagem química, alimentos e produtos farmacêuticos e rações agrícolas.
